感應式IC卡停車場系統

方

案

書

一、 選擇我們

我們的產品，經過嚴格的檢測

我們擁有強大的自主開發能，擁有完整的知識產權并取得相關專利證書。

二、 廣寶系統介紹

（一）、系統功能概述

本智能停車場系統具有以下的詳細特點：

1、 使用方便快捷；

2、 系統靈敏可靠；

3、 設備安全耐用；

4、 能準確地區分自有西安車輛、外來西安車輛和特殊西安車輛；

5、 即時收取停車費及其他相關費用，增加收入；

6、 提前收取長期客戶的停車費；

7、 防止拒繳停車費事件發生；

8、 防止收費人員徇私舞弊，和亂收費；

9、 自動化設計，西安車輛出入快速，提高檔次和效率提供優質、安全、自動的泊車服務；

10、 節約管理人員的費用支出，提高工作效率和經濟效益；

11、 系統擴展性好，可以輕松擴展遠距離不停車場收費功能及車牌自動識別功能。

使用VSHINEPS全新概念停車場智能管理系統的本停車場項目將充分體現這幾個特點。

（二）、系統基本功能及特點

1. 系統控制器集成語音模塊，采用VSHINE特有的專利技術，語音可自定義設置播放內容，無需預先錄音下載，音量自動調節，白天與晚上音量自動調節，避免夜深人靜時噪音擾民。（行業首創，專利技術,專利號： 200820235100.2）

2. 采用VSHINE專有RS485全雙工光電隔離抗雷擊通訊網絡技術，采用事件中斷方式編程，通訊速度、計算機系統反應速度及抗雷擊性能遠高于采用RS485半雙工查詢方式工作的無光電隔離的通訊網絡。

3. 系統采用專門為停車場系統自主研制的主控器，集成度及可靠性極高，功能全面，接口豐富，所有接口均采用抗雷擊設計。主控器包括控制管理單片機、內存模塊、時鐘模塊、發卡驅動模塊、收卡驅動模塊、電源模塊、語音模塊，各種IC卡讀寫模塊接口、光電隔離串行通訊接口、電閘驅動接口、漢字顯示驅動接口、西安車輛傳感器及地感線圈接口等等。

4. 系統采用VSHINE特有的電流環技術，實時監測道閘狀態，道閘接收到起（落）桿信號、起（落）桿過程、起（落）桿到位，整個過程的變化，由系統實時監測。

5. 兼容LEGIC/Mifare/Ti/EM/Motorola/HID/CrypTag等各種品牌的IC、ID卡，既可方便新建小區一卡通系統，亦方便與小區已有的門禁、消費等系統組成一卡通。

6. 系統可具備車牌預置功能，臨時車在進場時按取卡按鈕，系統彈出錄入車牌窗口，收費員錄入車牌后確認出卡，當該臨時車出場時，調取進場圖片及車牌號，保安人工對比，確保西安車輛停放安全。

7. 系統采用VSHINE特有的閉環控制技術，控制出卡機出卡，預推出卡，保證取卡100%有效。

8. 系統實時監控各部件的運行狀態，出卡機的運行狀態、通訊狀態，通過日志方式記錄，為故障診斷提供可靠的依據。

9. 獨特的時段控制技術，可設置某個時段，某種類型卡在某個通道的有效性。

10. 采用德國進口超高亮點陣模塊，滾動式的LED中文電子顯示屏，與語音同步提示，使用戶和管理者一目了然。系統待機時顯示時鐘、客戶及制造商信息；入口車到提示‘讀卡或取卡’， 無效卡讀卡時提示‘此卡無效’，計算機應答后臨時卡提示‘請拔卡抬閘’，讀卡成功后顯示"歡迎光臨"，月卡提示止效日期及相應問候語；出口還可顯示臨時卡收費金額等相關提示，使司機及管理人員對西安車輛拒入、拒出車場的原因一目了然，避免許多不必要的誤會和爭執。此LED漢字屏內含國標全部字庫，可通過系統計算機發布各種通知公告、節假日問候語、停車車位引導信息及月卡的個性化問候語等。本屏采用了獨特的消除射頻干擾技術，使各種感應頭讀卡距離不衰減。

11. 系統平臺采用三層結構，升級擴展方便快捷，數據操作安全可靠。圖像采用小波變化的壓縮算法，Internet遠程傳輸技術，在大型停車場系統中優勢相當明顯，刷卡進出人工圖像對比時絲毫不會出現延遲滯后的現象。

12. 獨特的卡類互鎖技術，取臨時卡時，不能刷固定卡，刷卡固定卡時，不能取臨時卡，太太降低了丟卡、盜卡的現象。

13. 西安車輛進、出全智能邏輯自鎖控制系統，嚴密控制持卡者進、出場的行為符合“一卡一車”的要求。

14. 具有防抬桿、全卸荷、光電控制、帶準確平衡系統的高品質擋車道閘。

15.  一鍵切換、一鍵鎖閘，解決高峰時期西安車輛進出擁擠問題。在高峰期可臨時改變通道進出邏輯。

16. 壓力電波、遇阻反彈和地感三重防砸車裝置可保證西安車輛在閘桿下停留，閘桿不會落下，或即使桿輕碰到西安車輛道閘也會停止動作并自動起桿。

17.  高可靠性和適應性的數字式西安車輛檢測系統。

18. 系統采用專門設計的線性穩壓開關電源，多種電壓輸出，低壓差工作效率較高且無射頻干擾，能有效地保證各種感應頭讀卡距離與準確性。因其與市電高度隔離，故而大大地提高了系統的抗雷擊性能。

（三）、系統可解決如下行業中較難解決的問題（優勢）

1、晚上語音噪音擾民。

采用專利技術，白天與晚上的音量自動調節。（專利號： 200820235100.2）

2、西安車輛安全。

采用如下措施：A、確認開閘方式，所有卡刷卡后，保安確認西安車輛后開閘；B、車牌預置方式，臨時車進口錄入車牌后，確認進場，出場時調用車牌號及圖片，保安人工對比確認。C、可擴展圖像自動識別。攝像機捕捉車牌，并分析車牌，自動識別車牌，固定車與登記時的車牌號碼一致時自動放行，不一致時，報警，人工確認處理。D、可擴展人像抓拍。進出場刷卡時，對人像進行捕捉抓拍，保存，并進出場對比。

3、盜卡、丟卡。

卡類型互鎖技術完全可以避免固定車取臨時卡的現象，一車一卡，取卡后不能再取，取卡即起桿。

4、高峰期擁擠。

高峰期可一鍵切換及鎖閘，進口高峰，可臨時把出口一鍵切換成進口，出口高峰時，臨時把進口切換成出口。方便西安車輛進出。

5、語音、顯示屏提示單一、枯燥。

語音提示、顯示屏提示可自定義，生動、個性化的提示可為物業提供更高的服務品質。例如：當您回家時，系統會提示“XX先生，歡迎回家”或設置其他的提示內容，提示內容靈活多樣化。

6、撞桿與砸車的責任界定。

完善的狀態檢測機制。道閘的運行狀態，系統實時監測。道閘是在起桿過程，還是已起桿到位，系統了如指掌。系統在起桿的過程中，車碰到桿，屬撞桿，車已在桿下面，系統仍在落桿的運動過程中，那該情況應屬于砸車。這樣一來，完全可以界定撞桿與砸車的責任，避免不必要的爭端。

7、升級拓展。

系統可同時連接5個讀卡器，為日后升級提供更靈活的空間，遠距離不停車場收費可輕松在上面擴展。系統擴展車牌自動識別、司機人像抓拍，伸縮自如。

三、 解決方案

根據對新橋統建樓現場實測的情況，我們提供一套方案，供貴方參考。

3.1 客戶需求

現場目測和實測如下，

停車場管理系統基本功能需求，依據現場實際情況及與客戶溝通后形成并整理，如下：

1、 新橋統建樓小區有兩個進口三個出口，須對整個小區的西安車輛進出做記錄和管理，并進行遠距離和近距離智能化IC卡管理。

2、 對于小區內部西安車輛，一般要求辦理月卡、季卡或年卡，進出小區均要求遠距離刷卡驗證通行，臨時西安車輛進行短距離刷卡驗證通行。

3、 對于外來臨時停車，自動取卡，進場。出場時把卡交還給保安，驗證、繳費后放行。

4、靠近北環路的2個進口，都配有遠距離讀卡系統，月卡用戶兩邊都可以進，另左首邊同時配有短距離讀取卡設備，臨時卡用戶只能從該口進，同時會在兩進口前做一標牌，分別做溫馨提示：“固定卡用戶進口”、“固定卡、臨時卡用戶進口”。

5、單出口為月卡用戶出，配有遠距離讀卡系統，車主可不用停車伸手刷卡出，在車緩慢行駛中即可讀卡出；另一雙出口都配有遠距離讀卡系統，月卡用戶雙通道都可以出，靠右首邊的另配一近距離讀卡系統，臨時卡用戶僅能從該口出。同時會在雙出通道口做兩標牌，并溫馨提示：“固定卡用戶出口”、“固定卡用戶、臨時卡用戶出口”。

4、 停車場管理系統設置1臺電腦，置于保安廳內，作為報表查詢、卡的授權操作、圖像抓拍或收費放行使用。

5、 道閘：采用廣寶品牌的D8道閘。

6、出入口安裝進出口標識，禁鳴標志，限速標志，進出口通道通過防護欄把人車通道隔離開來。

7、客戶原有崗?fù)た衫^續使用。

8、人行通道用活動立柱隔離，消防車過時撥起即可。

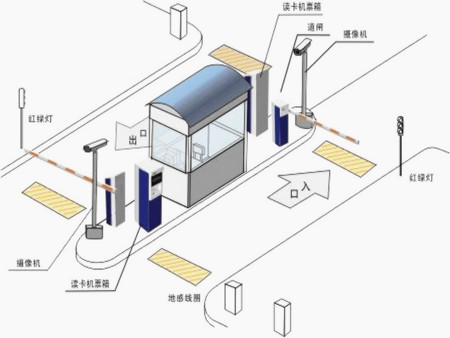

3.2.1 出入口設備產品外觀（顏色及型號可另選）

3.3 出入口控制器特點

1、 系統控制器集成語音模塊，采用VSHINE特有的專利技術，與廣寶管理系統搭配，可真正實現播放和顯示任何文字信息，從而實現個性化的“彩鈴”，為系統提供更完美、更友好的交互。（行業首創，專利技術,專利號： ZL 2008 2 0235100.2）

2、 采用VSHINE特有的專利技術，與廣寶管理系統搭配，可真正實現音量自動調節，白天與晚上音量自動調節，避免夜深人靜時噪音擾民。（行業首創，專利技術,專利號：ZL 2009 2 0133548.8）

3、 采用VSHINE專有RS485全雙工光電隔離抗雷擊通訊網絡技術，采用事件中斷方式編程，通訊速度、計算機系統反應速度及抗雷擊性能遠高于采用RS485半雙工查詢方式工作的無光電隔離的通訊網絡。

4、 系統采用VSHINE特有的電流環技術，實時監測道閘狀態，道閘接收到起（落）桿信號、起（落）桿過程、起（落）桿到位，以及非法起桿信號，整個過程的變化，能實時監測并記錄。

5、 采用VSHINE特有的閉環控制技術，控制出卡機出卡，預推出卡，保證取卡100%有效。

6、 貫徹ALL IN ONE設計理念，運用模塊化的設計思想，高集成度與高可靠性兼顧，功能全面，接口豐富，所有接口均采用抗雷擊設計。

7、 與廣寶智能停車場搭配，可完美的實現車牌預置功能，臨時車在進場時按取卡按鈕，系統彈出錄入車牌窗口，收費員錄入車牌后確認出卡。

8、 能實時監控各模塊及外設的運行狀態，如出卡機的運行狀態、通訊狀態、道閘狀態等，通過日志方式記錄，為故障診斷提供可靠的依據。

9、 西安車輛進、出全智能邏輯自鎖控制系統，嚴密控制持卡者進、出場的行為符合“一卡一車”的要求。

10、  支持一鍵切換、一鍵鎖閘，解決高峰時期西安車輛進出擁擠問題。在高峰期可臨時改變通道進出邏輯。

11、 更多特色，等待您來發現，帶來的是更多的驚喜！

3.4系統管理軟件

系統平臺采用三層結構，升級擴展方便快捷，數據操作安全可靠。圖像采用小波變化的壓縮算法，Internet遠程傳輸技術，在大型停車場系統中優勢相當明顯，刷卡進出人工圖像對比時絲毫不會出現延遲滯后的現象。以下是管理系統軟件運行的部分截圖：

1、系統登錄窗口

2、監控窗口

3、 出場收費確認窗口

4、 進出口設備資料設置窗口

5、 通道單獨授權窗口

6、 靈活的收費規則設置窗口

四、報價明細（見附頁）

四、 技術支持與售后服務

4.1 售前支持

1、售前技術咨詢，為客戶解答關于產品相關的技術問題。
2、為客戶提供相適應的系統整體解決方案。
3、系統實施解決方案咨詢。

4.2 售中實施

1、在系統實施過程中，根據需要我們提供遠程（電話、網絡等）或是現場技術服務，確保系統順利完成實施。
4.3 售后服務

1、項目實施完成3 個工作日內進行首次主動回訪，了解使用情況，電話指導操作中的問題，確保系統正常運行；
2、項目實施完成 7-15 個工作日內進行二次主動回訪，了解應用情況，電話指導操作中的問題，確保系統正常運行；
3、項目實施完成后，我們提供7×24小時的被動咨詢與電話技術支持服務。

4、項目實施完成后，對核心控制部分（如控制板），我們提供長達三年的免費保修期，終身維護的承諾。
