西安人行通道管理控制系統

方

案

建

議

書

設計單位：西安廣寶電子科技有限公司

目錄

1. 用戶總體需求 3

2.技術解決方案 3

3.人員出入流程 3

4.設備一覽表 4

5.系統技術說明 4

5.1外型美觀 4

5.2硬件看門狗 4

5.3人性化管理 4

5.4聯機、脫機運行雙模式 4

5.5使用掛失卡自動報警 4

5.6消防報警聯動 4

5.7電路防雷設計 5

5.8自定義通行時段 5

5.9不同的用戶可設定不同的權限 5

6.西安翼閘應用 5

6.1西安翼閘應用拓樸圖 5

6.2 KET-504TX西安翼閘 6

7.通用配件 7

7.1 KET201D2NT讀卡系統控制器 7

7.2讀卡裝置 8

8.軟件功能簡述 8

9.設備圖片 11

1. 用戶總體需求

根據XXX現展的實際情況，本次設計在辦公區西大門和東大門各安裝兩套人員出入西安通道管理系統?？蓪崿F(xiàn)兩個通首雙向刷卡進出。主要用于進出的所有人員進行控制和管理，做為我們辦公區安全的第一道防護墻。進出人員憑有效卡正常刷卡進出，可設置進出時間段控制。所有進出刷卡記錄存儲于中心機房數據庫，并可以形成報表。(根據用戶實際需求自行編寫）。

2.技術解決方案

提供“智能西安通道管理控制系統”，以西安通道閘配以讀卡系統及管理軟件來實現用戶總體需求。

系統以非接觸式智能卡為出入憑證，任何外來人員不能隨意通過。所有讀卡系統管理終端通過TCP/IP通訊網絡與電腦連接，持卡用戶信息及用戶權限通過管理軟件下載至讀卡系統管理終端，保證持卡用戶只能在允許的時間內刷卡進出。

若管理軟件設定允許用戶在非規定時間可以進入，則所有用戶讀卡將被記錄，并可通過管理軟件形成報表供管理員查看。同時可保證脫機、脫網（脫機：設備與電腦之間的TCP/IP通訊故障，脫網：多個收費基礎單元之間的局域網通訊失敗）狀態下，用戶讀卡仍可正常出入，且仍有讀卡記錄。

3.人員出入流程

(1)人員刷卡進出：

? 平時西安通道閘處于上鎖等待刷卡開啟狀態

? 在規定的時間段內，用戶將卡片在西安通道閘管理感應區內掠過

? 讀卡系統感應到卡后，將卡片信息（卡號）傳送給控制器，控制器收到卡號后與存儲在控制器內部的卡號進行對比，判斷用戶合法性

? 卡片信息合法后，控制器控制西安通道閘機解鎖，持卡人可以進入；管理人員通過軟件可實時監控各閘機的人員進出情況；若此時為脫機狀態，則人員進入的記錄暫存在本地控制器內，當聯機以后，再上傳至電腦中生成報表

? 用戶通過以后，在設定的時間內，西安通道閘機自動上鎖，等待下一次刷卡通行。

4.設備一覽表

1	智能西安通道西安翼閘	柯爾特	KET-504TX	套
2	西安通道讀卡器	柯爾特	KET101CMT	臺
3	西安通道管理控制器	柯爾特	KET201D2NT	臺
4	卡片發行器	柯爾特	KET101UC	臺
5	管理軟件	柯爾特	KET	套
6	網絡交換機	TPLINK		臺
7	管理電腦	聯想		臺

5.系統技術說明

5.1外型美觀

外型美觀、細致、堅固耐用，由歐洲設計師專為中國市場打造；獨有的多重證方式，保證刷卡資料的正確性。

5.2硬件看門狗

硬件看門狗，保證機器工作穩定。

5.3人性化管理

一張感應卡可以代替所有的鑰匙，且具有不同的通行權限，在權限范圍內的西安通道閘，刷卡后才可開鎖通行，同時遵循時間段及期限的限制。所有人員的進出情況都將在電腦中記錄，便于針對具體事件的發生進行查詢及落實責任。

5.4聯機、脫機運行雙模式

管理員通過管理軟件對所有西安通道閘的進出記錄進行實時監控，進出記錄包含：卡號、姓名、地點、所屬部門、是否允許通過等信息。系統也可脫機運行，即電腦關閉時，系統的所有功能均可正常運行，脫機可存儲100000條刷卡進出記錄。

5.5使用掛失卡自動報警

當卡片遺失可在系統內即時掛失，這樣即使其他人撿到了該卡片也無法進入，您不必為了安全擔憂。對于辭職離開的人員可采用卡片禁用（掛失或退卡）方式，該員工卡片以后都無法刷卡進入，若有人使用掛失卡系統也會自動報警，提醒管理員注意。

5.6消防報警聯動

具有報警輸入、輸出接口，消防報警輸入與輸出聯動功能。

5.7電路防雷設計

具備防浪涌干擾及ESD保護，可以抗2KV/4KV尖峰脈沖干擾。

5.8自定義通行時段

支持按周循環的時間段管制，每天最大支持3個時間段，用戶可以根據自己的需求通過軟件來定義有效通行時間段，只有在有效通行時間段內刷卡，西安通道閘才給予放行，否則不予認證。

5.9不同的用戶可設定不同的權限

員工通過刷卡感應后，系統自動確認其身份和使用時段后，方能開鎖；可以設置用戶的使用權限和年限，每周的使用天數，每日的使用時段。

6.西安翼閘應用

6.1西安翼閘應用拓樸圖

拓樸圖注解：

1、每個管理工作站基礎單元可集連無限擋閘；

2、每臺擋閘中可安裝一個讀卡系統

3、所有系統中使用的卡片可集中到工作站上去發行。

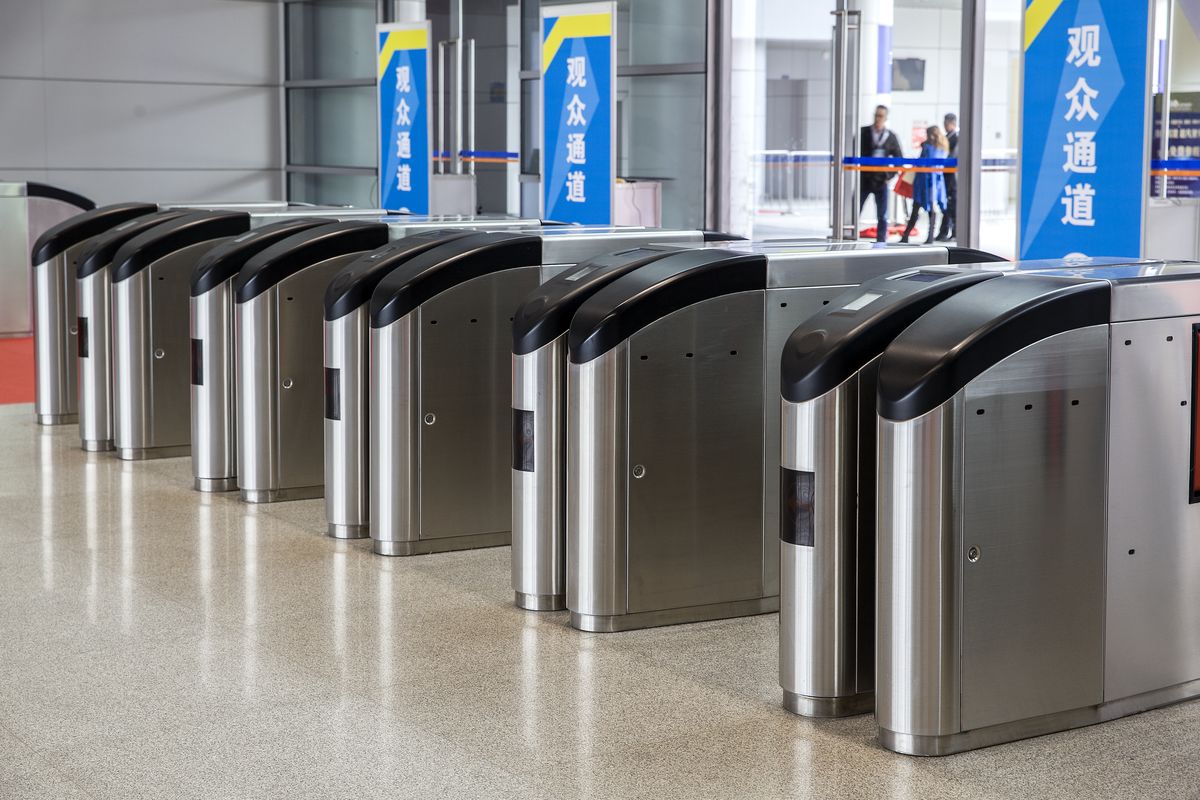

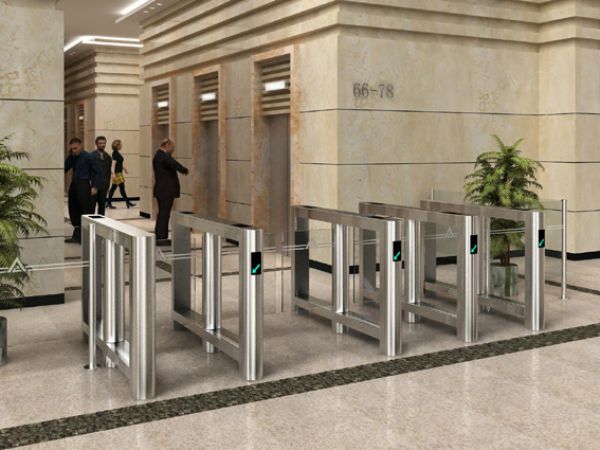

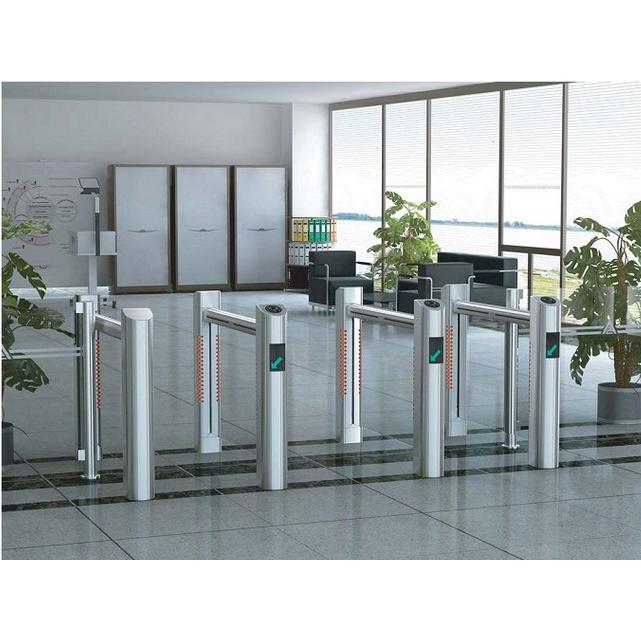

6.2 KET-504TX西安翼閘

? 結構:框架結構/不銹鋼

? 具有故障自檢和報警提示功能，方便用戶維護及使用。

? 通過主控板上的內置小按鍵，可在線編程設備的運行狀態。

? 多種工作方式可供選擇，且其轉化操作方便。

? 具有讀卡記憶功能，用戶可自行設定受控口多次讀卡通行或單次讀卡通行。

? 可自動對通行方向的通行人數進行統計，并以直觀的LED方式顯示給管理者，使管理者對某一方向通行人數了如指掌。

? 人性化的通行指示功能，向行人顯示當前設備通行狀態。

? 具有自動復位功能，行人讀有效卡后，若在規定時間內未通行時，系統將自動取消用戶此次通行的權限。

? 擁有可靠的安全保護措施。

? 具有斷電自動開閘功能，以滿足消防西安通道的要求。

? 具有統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理。

? 整個系統運行平穩、噪音小、無機械沖擊。

? 電機使用無刷無槽電機不需要換碳刷，噪音小，使用壽命長。.

? 材料保證是304不銹鋼，機箱表面為機器拉絲、整體效果非常美觀。

? 機箱長度是1400，人在刷卡通行時不會被夾傷。這種機箱長度使用更合乎安全規范。

? 電眼9對，能夠做到防尾隨，能分辯大小物體，在人流較大時不會發生誤報警也不會錯判，其中有3對為保護電眼，安全性能特別高。電眼是檔次較高的產品，價格較高，使用壽命較長。

主要技術參數：

? 外形尺寸：長*寬*高：L1400*W300*H990（mm）

? 主板控制：工業級單板雙核控制器

? 開閘速度：＜0.2秒

? 電源電壓：AC220±10%V、50HZ

? 驅動電機：光電感應，電機驅動

? 電機轉速：1600轉/分

? 工作環境溫度：-20^OC~+60^OC

? 相對濕度：≤90%，不凝露

? 輸入接口： 12V電平信號或脈寬﹥100ms的12V脈沖信號

驅動電流﹥10mA

? 最大西安通道寬：≤600mm

? 通行速度：≥60人/分鐘

7.通用配件

7.1 KET201D2NT讀卡系統控制器

? 通訊接口： TCP/IP

? 通訊速率：10/100M（TCP/IP）

? 工作電源：DC 12V/4~7A

? 工作溫度：-20℃~70℃

? 工作濕度：10~90RH，無凝露

? 控制門數：兩個門的雙向讀卡

? 輸入和輸出：4組標準Wiegand26協議讀卡器輸入端口

2組標準門狀態輸入端口

2組出門按鈕輸入端口

2組C型電鎖繼電器輸出端口

? 控制器功耗：小于100mA

? 開門延時時間：1~600秒可調

? 最大聯網數：不限（TCP/IP）

? 卡片容量：20000張

? 脫機存儲記錄：100000條

? 停電保護措施：高速flash設計，永不丟失

? 讀卡器連接電纜：6芯屏蔽雙絞線：80~100米

? 控制器聯機距離：TCP/IP通訊方式：視網絡覆蓋范圍定

? 電池：內置電池，高精度時鐘芯片，具有NVSRAM存儲性能，保持控制器存儲器存儲和時

間設置超過5年

? 數據掉電保存時間：﹥10年

? 控制盒尺寸：178*111mm

7.2讀卡裝置

IC卡讀卡器：KET101CMT

? 工藝美觀考究

? 紅綠兩色狀態提示燈

主要技術參數：

? 讀卡器外形尺寸：87*87mm

? 感應卡片：M1

? 感應距離：5~10cm

? 電源：DC 8~16V

? 電流：20mA平均/75mA峰值（12VDC以下）

? 工作溫度：-20℃~70℃

? 環境濕度：≤95%

? 通訊方式：RS-485/Wiegand26/34和ABA

? 指示燈：紅色和綠色

8.軟件功能簡述

? 系統以C/S結構運作

一卡通管理軟件，集成了停車管理、門禁管理、電梯管理、收費管理、考勤管理、巡更管理等一卡通子系統管理，基于C/S架構，支持多種數據庫，支持所有子系統在Internet上集團化運作，形成一個強大的一卡通管理軟件，用戶無需到每個管理控制系統軟件上去發行卡片，只要在一卡通管理軟件一次性授權，一次快速發卡后，用戶就可持該卡片到所有授權管理控制系統上使用，非常方便。

? 實用性：軟件界面簡潔個性化、編排大方明快、色彩搭配完美、格式統一規范、流程清晰、界面一致性強，極大的方便了用戶的操作和使用，易用、好學。由于采用一個分類一個數據表（即采用了分表技術），同時采用C/S結構軟件的分頁技術，系統的運行速度大大提高。尤其是在大數據量時，性能優勢尤其明顯。

? 先進性：軟件采用的對C/S結構即Browser/Server(瀏覽器/服務器)結構，利用不斷成熟的局域網，結合瀏覽器的多種Script語言和TCP/IP及ActiveX技術，用通用瀏覽器就實現了原來需要復雜專用軟件才能實現的強大功能。兼容Windows、Linux、UINX操作系統。支持MYSQL、SQL SERVER 2005、ORACLE 9i數據庫。

? 開放性：軟件具有分布性特點，不僅僅在監控室可以看到，只要擁有權限，用戶可以遠程通過互聯網隨時隨地進行數據查詢、瀏覽等業務處理，不受用戶群和地域的限制。

? 安全性：C/S結構軟件的特點，決定了能有效地保護數據平臺和管理訪問權限，由于其數據集中存放于數據庫服務器中，客戶端不保存任何業務數據和數據庫連接信息，也無需進行數據同步，所以避免了軟件使用時客戶端經常發生的病毒、黑客、及其它不可預計因素造成的數據丟失、不準等。

? 擴展性：軟件采用了“自適應軟件開發平臺”的開發技術，可方便地定義和增減數據表、界面、報表，適應業務的個性化，具有良好的擴展性，能夠根據用戶需要進行二次開發，在不變更系統不影響前期數據的情況下定制新的算法，滿足用戶的特殊需要。系統可以很方便的與各種OA系統、MIS系統和其他應用系統有機集成。由于局域網的平臺無關性，軟件CS模式結構可以任意擴展，可以從一臺服務器、幾個用戶的工作組級擴展成為擁有成千上萬用戶的大型系統。

? 靈活性：借助Internet強大的信息發布與信息傳送能力可以提供靈活的信息交流和信息發布服務。

? 經濟性：軟件安裝維護簡單方便，維護費用低，軟件的維護、升級等幾乎所有工作都集中在服務器端，當對軟件進行升級時，只需遠程更新服務器端的軟件就可以，這減輕了異地用戶系統維護與升級的成本。

? 兼容性：軟件可與閉路監控（CCTV）、消防系統（FA）、安保系統（SA），自動化控制系統（BA），廣播系統、報警系統等其他系統聯動，以達到更為強大的應用功能。

? 軟件兩級管理

軟件分為“管理中心軟件”和“終端管理軟件”兩級管理，采用嚴格的分級管理程序，操作口令和智能卡權限驗證設計，有效地避免了非法越級操作，各級的管理權限由客戶自己定義。兩級管理易于擴展一卡通管理系統架構模式。

? 支持常開、常閉功能

主要用于出現火災等緊急疏散情況或特殊情況，通過軟件強制打開或關閉某個特定的擋閘，用于緊急或疏通場合。

? 多種登錄方式

可以給不同的操作人員設定不同的用戶名和密碼。操作人員在登陸軟件時可直接讀卡或輸入用戶名+密碼來登錄。

? 人事資料管理

操作員可以把持卡人的姓名，電話號碼，編號等資料輸入電腦，以便在實時監控人員進出時了解進出人員的詳細資料，包括姓名、編號、電話號碼、地址等。

? 人員進出權限設定

根據需要可設定人員出權限，如允許進入哪個西安翼閘、什么時間可以通過這個西安翼閘、是否實行假日管制、是否實行反潛回管制等進出權限設定。本軟件提供的強大功能，確保你在使用時得心應手。

? 快速發卡

通過管理中心軟件發好的卡片可在權限內的一卡通子系統中使用，無需重復發卡。

? 丟卡掛失，嚴密管理

持卡人不慎遺失卡片時，在軟件中將其掛失作廢，當系統讀到掛失卡片時，可通過軟件報警提示管理員。

? 實時監控、遠程開鎖

實時監控界面方便管理員查看每一個人員的進出資料，包括進出人員的姓名、性別、編號、電話號碼及地址，也可以通過實時監控來查看每個閘的開關狀態。你可以足不出戶，通過軟件遠程開鎖。當發生火災時你可以在1秒鐘之內，將系統所有的閘全部開啟，方便人員逃離。
